產(chǎn)品概況

這是一種獨(dú)特的、可重復(fù)使用的熱塑型防腐涂層，可有效降低 95%的腐蝕和磨損成本。

這種材料在常溫下不會(huì)發(fā)生變化且具有柔性，材料使用時(shí)，將其放置在經(jīng)特殊設(shè)計(jì)的、可搬運(yùn)移動(dòng)的裝置內(nèi)熔化為流動(dòng)性較好的液體，隨后噴涂在各種尺寸大小或各種形狀的基材表面上，數(shù)秒之內(nèi)即可冷卻為固態(tài)。材料中含有緩蝕劑成分，噴涂時(shí)材料可以深層滲入每處縫隙中、全部包裹結(jié)合處，從而為表面提供有效的主動(dòng)防護(hù)。該材料可以在噴涂表面周圍形成堅(jiān)韌的、柔性的、不可滲透的殼層，作為一種防腐隔離層，為設(shè)備系統(tǒng)提供終生保護(hù)。這種熱塑防腐型涂層應(yīng)用快速簡便、環(huán)保、易于剝離、可回收可重復(fù)使用、不含VOC或其他有害化學(xué)物質(zhì)。

全球應(yīng)用情況

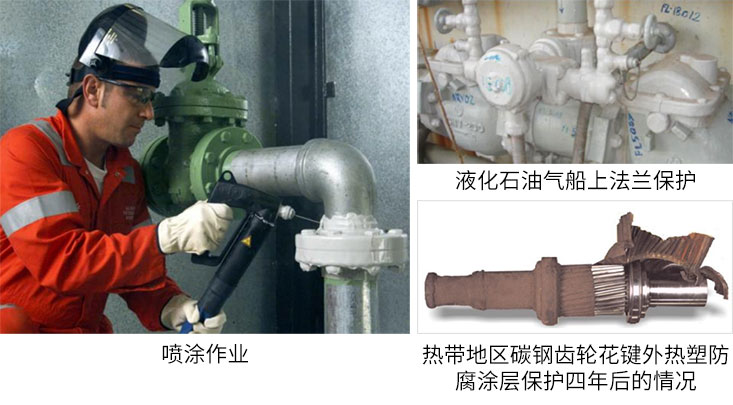

這一熱塑防腐型涂層已經(jīng)在亞洲、歐洲和北美等地區(qū)采礦行業(yè)、陸上海上油氣行業(yè)中的法蘭和閥門保護(hù)上得到應(yīng)用。在英國，電力企業(yè)用它防止浸水造成損害；在澳大利亞，大型礦企的輸送系統(tǒng)上指定使用這一產(chǎn)品，它可以將設(shè)備的使用壽命提高 500%以上。涂層特有的環(huán)保特性，也吸引了美國海岸警衛(wèi)隊(duì)的青睞，將其用于艦船的螺栓保護(hù)，因其在遠(yuǎn)洋環(huán)境中的保護(hù)優(yōu)勢，該涂層已成功用于保護(hù)液化石油氣船的裸露管道。

產(chǎn)品優(yōu)勢

● 立即阻止腐蝕；

● 減少磨損；

● 防止水分、污染物等侵入；

● 延長設(shè)備部件的使用壽命；

● 易于拆卸；

● 提供長期主動(dòng)性防護(hù)；

● 降低人工成本，降低事故發(fā)生率；

● 可重復(fù)使用，不額外產(chǎn)生垃圾污染

應(yīng)用方向

● 軸承座

● 法蘭和閥門

● 高壓開關(guān)設(shè)備

● 備用設(shè)備

● 變速箱

● 接線盒

● 螺栓蓋

● 異種金屬接頭

● 替代礦脂膠帶

● 保護(hù)關(guān)鍵備件

測試

實(shí)驗(yàn)室和現(xiàn)場的各項(xiàng)測試均已驗(yàn)證該熱塑型防腐涂層的性能。按照 ASTM B117 測試標(biāo)準(zhǔn)，內(nèi)部和第三方開展了為期一年多的熱鹽霧試驗(yàn)，試驗(yàn)結(jié)果表明，熱塑防腐涂層保護(hù)部件仍處于非常好的狀態(tài)，同時(shí)在其他測試包括低溫測試、加速紫外線針孔測試和薄膜完整性測試中，涂層在苛刻環(huán)境下均顯示極好的防腐保護(hù)性能。美國海岸警衛(wèi)隊(duì)的現(xiàn)場試驗(yàn)證明了涂層在海洋環(huán)境下的性能，隨后，美國海岸警衛(wèi)隊(duì)艦船和液化石油天然氣船上使用這一產(chǎn)品用于螺栓保護(hù)。北海測試中，將涂層用在生銹的法蘭表面，測試結(jié)果非常成功，熱塑防腐涂層因此獲得殼牌認(rèn)證，可用于腐蝕基材的維護(hù)保護(hù)。

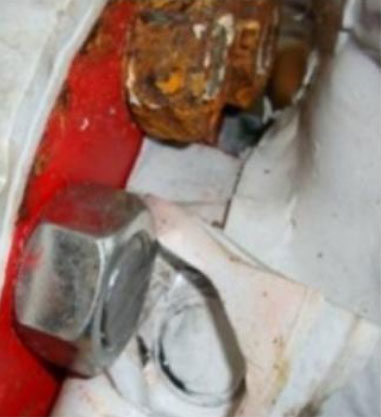

圖：Weatherford（威德福：油田服務(wù)和設(shè)備公司）井口螺栓部件上開展熱鹽霧試驗(yàn)。

上螺栓：熱鹽霧測試前切開熱塑防腐涂層；下螺栓：熱鹽霧測試后切開熱塑防腐涂層。

涂覆應(yīng)用裝置

本材料的應(yīng)用和涂覆需要使用專門的設(shè)備，且操作人員必須有相應(yīng)資質(zhì)，用戶可以聯(lián)系提供涂覆服務(wù)的公司，也可以在購買或租賃涂覆設(shè)備后完成培訓(xùn)，由用戶方獨(dú)立完成涂覆工作。標(biāo)準(zhǔn)涂覆設(shè)備適合海上作業(yè)，設(shè)備容量為22-55磅（10-25kg）不等。涂覆應(yīng)用設(shè)備全部符合高質(zhì)量標(biāo)準(zhǔn)，也可以根據(jù)用戶的特定應(yīng)用環(huán)境定制設(shè)備。

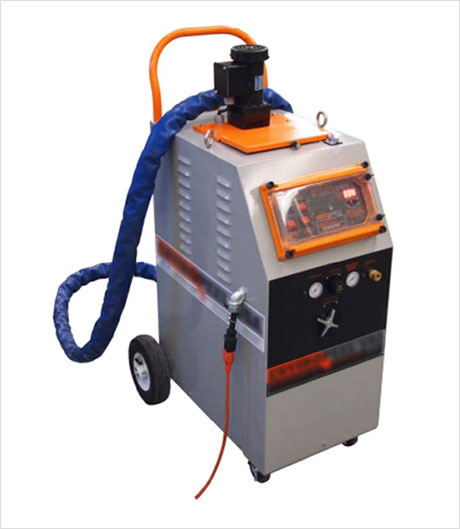

M10是由美國設(shè)計(jì)制造的首臺(tái)熱塑防腐涂層涂覆應(yīng)用設(shè)備，當(dāng)前已經(jīng)升級到M20和雙區(qū)設(shè)備系統(tǒng)。

工作原理

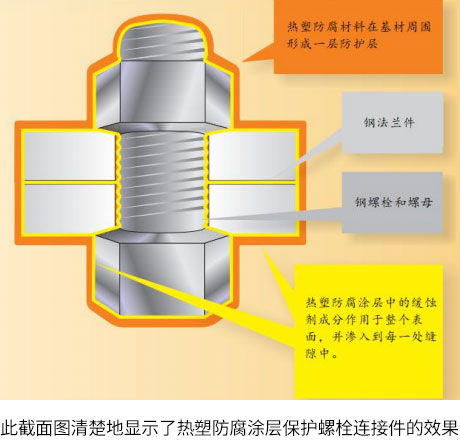

防護(hù)原理

● 被動(dòng)防護(hù)：熱塑防腐涂層可以隔離水分和污染物；

● 主動(dòng)防護(hù)：熱塑防腐涂層之下，基材表面因緩蝕層的保護(hù)，阻隔了腐蝕情況的發(fā)生；

熱塑防腐涂層的標(biāo)準(zhǔn)顏色為灰色，但是可以根據(jù)用戶要求配色。

涂層的防水性

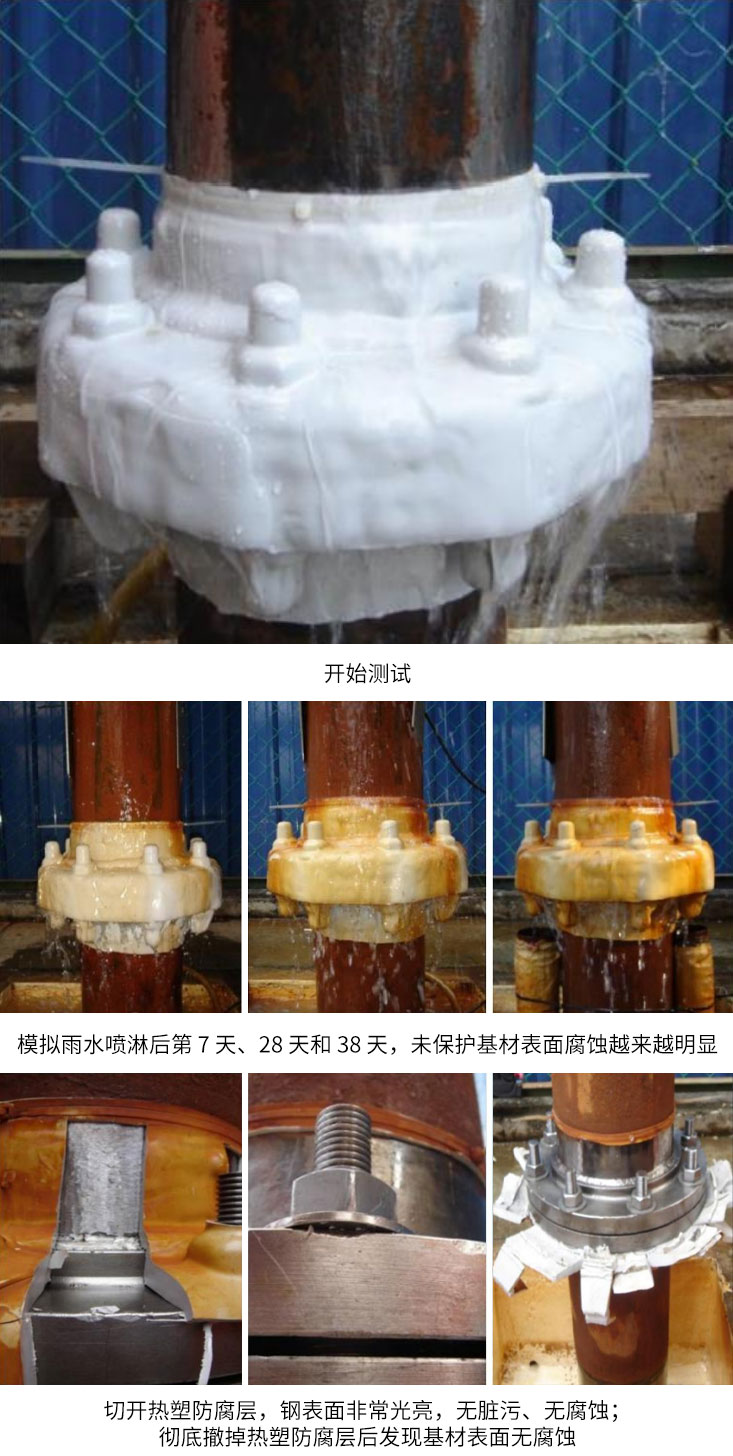

由于標(biāo)準(zhǔn)測試方法不足以驗(yàn)證涂層的防水性，因此我們設(shè)計(jì)的測試內(nèi)容是在涂有熱塑防腐涂層的法蘭和管道上進(jìn)行雨淋試驗(yàn)。

在整整6周的測試期內(nèi)，每周抽出5天的時(shí)間，每天使用 20％的鹽溶液以每小時(shí)約400升的速度循環(huán)噴淋11個(gè)小時(shí)。測試時(shí)環(huán)境溫度在 24°C-38°C 之間。鋼管基材和法蘭是新的、未涂覆的低碳鋼，在涂覆防腐涂層之前，沿鋼管部分打磨處理，以模擬更佳的腐蝕條件。使用標(biāo)準(zhǔn)的扎帶方法密封熱塑防腐層。

在測試結(jié)束時(shí)，切開涂層暴露出基材。我們發(fā)現(xiàn)涂層保護(hù)內(nèi)的基材未出現(xiàn)任何類型的腐蝕，而裸露的未保護(hù)的管道出現(xiàn)嚴(yán)重腐蝕。

涂層類型

噴涂型防腐熱塑涂層

產(chǎn)品介紹

厚涂、不含溶劑、可剝離、可回收再用的熱塑聚合物

推薦應(yīng)用

防止污染物進(jìn)入旋轉(zhuǎn)設(shè)備和密封連接處。

用于鋼和其他金屬（尤其是法蘭、管道等）的防腐保護(hù)，機(jī)械和組件的運(yùn)輸中保護(hù)；機(jī)械和組件長期和短期存放保護(hù)；快速剝離并重新應(yīng)用以方便現(xiàn)場檢查和維護(hù)。

可用于已出現(xiàn)腐蝕的表面

測試

可用作生銹法蘭的防護(hù)性涂層；大型礦業(yè)集團(tuán)使用該涂層防止污染物進(jìn)入軸承。

按照 ASTM B117，耐受 10,000 小時(shí)熱鹽霧試驗(yàn)；耐受紫外線。

應(yīng)用類型

這是一種固體涂料，以切片的形態(tài)放入加熱罐中（MA-10 或 MA-25），之后噴涂用于防腐保護(hù)的基材表面。

顏色

灰色，或根據(jù)用戶要求提供其他顏色

閃點(diǎn)

大于 200℃/392℉

固體含量（體積比）

100%

VOC

無揮發(fā)性有機(jī)化合物或其他有害副產(chǎn)物

推薦厚度

涂覆厚度為干膜厚度可低至 4mm/160 密爾（兩層）

涂覆率

連續(xù)噴涂，直至干膜厚度達(dá)到 4000 微米/單層厚度為 160 密爾

固化時(shí)間

觸干時(shí)間：1-2 分鐘；可處理時(shí)間：15 分鐘

應(yīng)用條件

基材表面溫度可以低至-15℃/5℉，但是基材表面不得結(jié)冰/霜凍/有水分?？蛇B續(xù)噴涂作業(yè)。

只要基材表面保持干燥，不必考慮濕度條件。

若周圍環(huán)境溫度較低（6℃/43℉以下），可能需要采取其他措施。

基材溫度可高達(dá) 80℃/176℉

耐受環(huán)境

可耐受紫外線和一系列水性溶液如海水和某些化學(xué)溶液。

包裝

10 公斤/22 磅塑料容器（可重復(fù)使用）

保質(zhì)期

20℃/68℉溫度下存放于原容器中，保質(zhì)期短至 36 個(gè)月。

涂層熔化

溫度120℃/248℉

涂覆應(yīng)用溫度

160-175℃/320-347℉

注意：涂料受熱時(shí)可能會(huì)出現(xiàn)油分離，可以定時(shí)攪拌，避免出現(xiàn)分離現(xiàn)象。涂料使用期間，罐內(nèi)的涂料料位應(yīng)保持或接近非常滿的狀態(tài)，以防止涂料性能出現(xiàn)降解。

注意：涂覆時(shí)材料溫度不得超過 180℃/356℉。

表面準(zhǔn)備

做好表面準(zhǔn)備工作，起碼用鋼絲刷清除表面松散剝落的涂漆和蝕銹顆粒。

涂層可以直接涂覆于帶銹表面上。若表面蝕銹非常嚴(yán)重，可以使用預(yù)處理油，以防止蝕銹過度吸收防腐涂層材料。

清洗設(shè)備

盡管沒有必要涂覆完畢后清洗設(shè)備，但是我們建議定期清洗，以免涂覆設(shè)備內(nèi)部因殘留固體而堵塞。
